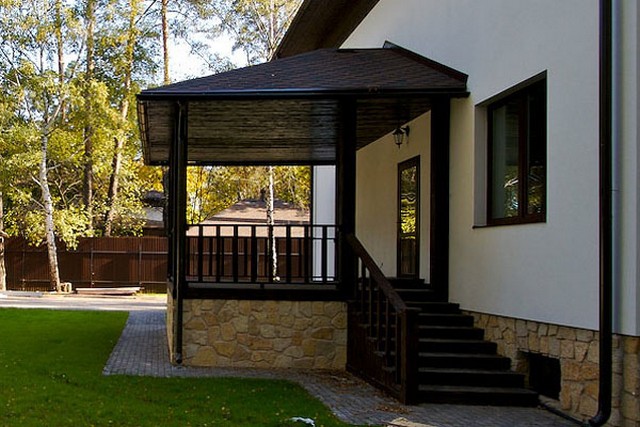

Конструкция крыльца с вальмовой крышей: преимущества и расчеты

Крыльцо с вальмовой крышей — это не только эстетичный, но и функциональный элемент, защищающий от атмосферных воздействий. В статье рассмотрим конструктивные особенности таких крыльцов, их преимущества и недостатки, а также разнообразие существующих конструкций. Также будут представлены расчеты и рекомендации по монтажу, что поможет читателям спроектировать и реализовать крыльцо с вальмовой крышей в соответствии с их потребностями.

Конструктивные особенности

Вальмовые крыши представляют собой тип четырехскатных конструкций. Когда речь идет о крыше над крыльцом, два боковых ската имеют форму неправильной трапеции и прилегают к стене здания, в то время как торцевой скат, имеющий треугольную форму, называется вальмой и также располагается под уклоном.

Основой такого козырька служит стропильно-балочная система, на которую устанавливается каркас обрешетки, а затем укладывается кровельное покрытие (мягкая черепица, ондулин, металлопрофиль, шифер или металлочерепица).

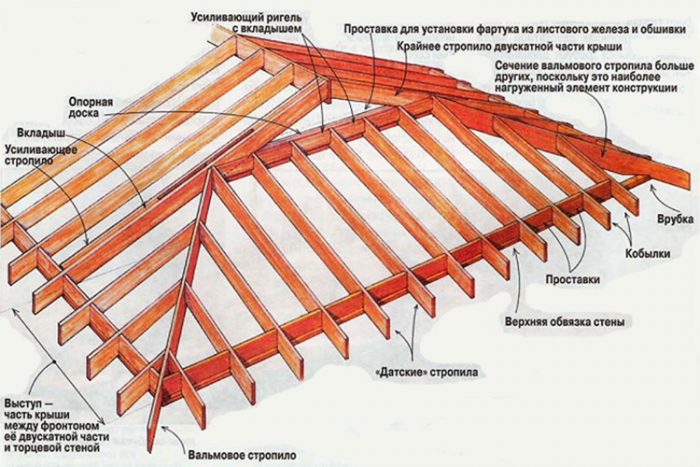

Вальмовые крыши состоят из следующих ключевых элементов:

1. Скаты – это плоскости крыши, имеющие определенный уклон.
2. Конек формируется на линии горизонтального пересечения двух скатов. В вальмовой крыше конек соединяется с ребрами или диагональными ногами конструкции.
3. Диагональная нога или ребро – это место пересечения плоскостей скатов с вальмами.
4. Карнизный свес – это часть крыши, которая выступает за границы стен дома.

Важно отметить, что в вальмовых крышах отсутствуют фронтоны, которые образуются стенами здания, что делает такую конструкцию идеальной для создания козырька над крыльцом.

Эксперты в области архитектуры и строительства отмечают, что конструкция крыльца с вальмовой крышей обладает рядом значительных преимуществ. Во-первых, такая крыша обеспечивает отличную защиту от атмосферных осадков, что особенно важно для входной зоны дома. Вальмовая форма способствует лучшему отведению воды и снега, предотвращая накопление влаги и продлевая срок службы конструкции.

Кроме того, вальмовая крыша придает крыльцу эстетическую привлекательность, гармонично вписываясь в различные архитектурные стили. При расчете такой конструкции важно учитывать угол наклона крыши, который должен быть оптимальным для обеспечения стока воды, а также прочность материалов, используемых для каркаса.

Эксперты подчеркивают, что правильный расчет и качественное исполнение позволят создать не только функциональное, но и красивое крыльцо, которое станет визитной карточкой дома.

https://youtube.com/watch?v=SiEBnBmLqDk

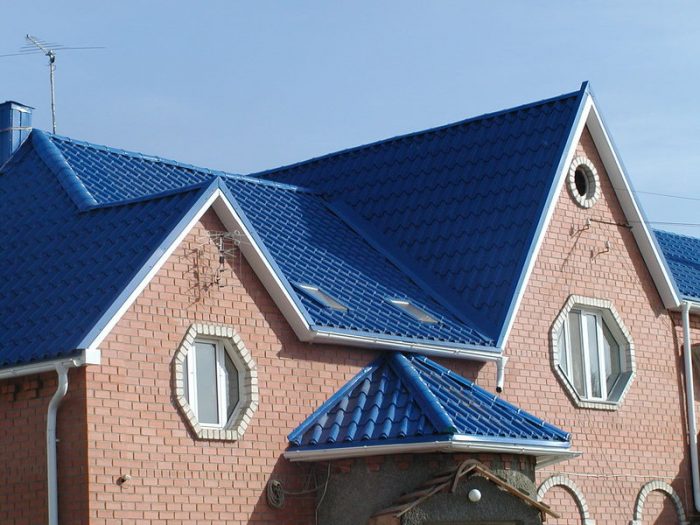

Преимущества и недостатки

У крылечек с вальмовыми крышами есть такие преимущества:

• Их устойчивость к ветровым нагрузкам намного выше, чем у других конструкций.
• Устойчивость к деформациям за счет высокой жесткости каркаса.
• Можно обустроить большие карнизные свесы, что позволит хорошо защитить крыльцо от осадков.
• Карнизные свесы с такой конструкцией менее подвержены разрушениям.
• У крыльца с вальмовым козырьком пропорции зрительно удлиняются, и вся конструкция кажется выше.

Однако у такого типа крыш есть и свои недостатки, среди которых можно назвать следующие:

• Такая конструкция довольно сложная в исполнении.
• На обустройство каркаса пойдет больше денег, чем на создание козырька более простой формы. Поскольку кровлей покрываются три ската козырька, а не два или один, как в других конструкциях, то все сооружение обойдется дороже.
• Такой козырек требует наличия хотя бы двух опор или стен. Он не может крепиться только к стене дома.

Интересные факты

Вот несколько интересных фактов о конструкции крыльца с вальмовой крышей, ее преимуществах и расчетах:

1. Эстетика и функциональность: Вальмовая крыша, имеющая наклонные скаты с четырех сторон, не только придает крыльцу привлекательный внешний вид, но и обеспечивает отличную защиту от атмосферных осадков. Это делает крыльцо более функциональным, так как оно остается сухим даже во время сильного дождя или снега.

2. Устойчивость к ветровым нагрузкам: Благодаря своей форме, вальмовая крыша обладает высокой устойчивостью к сильным ветрам. Наклонные скаты уменьшают сопротивление ветра, что снижает риск повреждения конструкции. Это особенно важно в регионах с неблагоприятными климатическими условиями.

3. Расчеты и материалы: При проектировании крыльца с вальмовой крышей важно учитывать не только размеры и угол наклона, но и материалы, из которых будет выполнена конструкция. Например, использование легких, но прочных материалов, таких как металл или композитные панели, может значительно снизить нагрузку на фундамент и улучшить долговечность всей конструкции. Расчеты должны включать нагрузки от снега, ветра и собственный вес крыши, что требует точных инженерных расчетов.

https://youtube.com/watch?v=HZlakLWKpT4

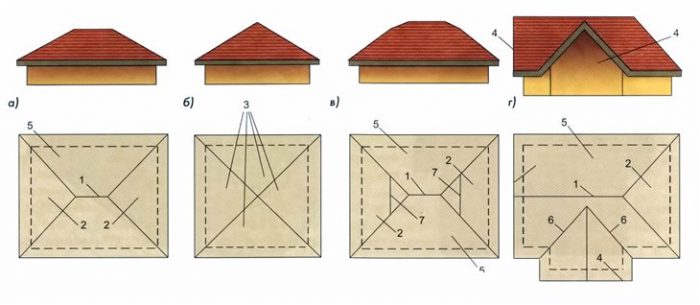

Разновидности вальмовых конструкций

Существует несколько типов вальмовых крыш:

1. Классическая четырехскатная крыша. Это стандартная конструкция, о которой мы говорили ранее, включает два треугольных ската (вальма) и два ската трапециевидной формы. Все свесы располагаются на одной линии, а диагональные стропила идут от конька до нижней части карнизного свеса.

2. Голландская полувальмовая крыша. В этой модели применяются укороченные вальмы, длина которых в 2-3 раза меньше, чем у основных скатов. Такой козырек над входом в дом позволяет избежать значительного повышения его высоты. Короткий вальмовый скат не препятствует свободному входу, а более длинные боковые скаты надежно защищают крыльцо от дождя и снега.

3. Датские полувальмовые крыши имеют конструкцию, в которой в торцевых вальмовых скатах присутствует вертикальный фронтон в верхней части, а ниже него располагается сам вальмовый скат. Боковые скаты имеют сложную шестигранную форму. Фронтон может быть как глухим, так и с треугольным окном. Эти конструкции идеально подходят для больших крылец, которые нуждаются в дополнительном естественном освещении через окно во фронтоне козырька.

4. Шатровая крыша отличается отсутствием конька, так как все скаты сходятся в одной верхней точке. В случае козырька он будет состоять из трех скатов, два из которых имеют форму неправильного треугольника и соединяются со стенами дома, а центральный торцевой скат выполнен в форме правильного равнобедренного треугольника.

5. Вальмовая ломаная крыша состоит из скатов различной длины и угла наклона. Такие конструкции подходят только для домов сложной формы, так как позволяют эффективно использовать пространство. Под одной крышей можно объединить разные части здания, такие как гараж, жилые помещения, навес и козырек.

Необходимые расчеты

Для начала нужно точно определиться с длиной и шириной основания вальмового козырька. Хорошо, если его конструкция будет перекрывать крыльцо с небольшим запасом, что позволит защитить от осадков не только входную группу, но и ступени. Не менее важно правильно подобрать угол скатов.

Важно! Наклон скатов в засушливых регионах и там, где господствуют сильные ветра, должен быть минимальный и составляет 2-4°. При обилии осадков угол наклона нужно делать не менее 12-15°, чтобы обеспечить эффективное удаление талых и дождевых вод.

Шаг стропил подбираем в зависимости от типа кровельного покрытия и его тяжести. Оптимальный шаг стропил 0,6-0,9 м. Шаг обрешетки также зависит от типа кровельного покрытия. Так, под мягкие кровли необходимо обустраивать сплошную обрешетку из досок, ОСП или влагостойкой фанеры. Под металлочерепицу, профнастил каркас делается из досок, которые прибиваются с шагом 30-40 см. В случае выполнения основы под тяжелые покрытия (из шифера или натуральной черепицы) сплошная обрешетка выполняется вдоль конька и по свесам козырька.

Также стоит помнить, что угол наклона всех скатов необходимо подбирать не только с учетом климатических особенностей, но и в зависимости от типа используемого покрытия. Так, минимальный угол скатов в зависимости от выбранного покрытия следующий:

• для шифера этот угол составляет 22°;
• для металлочерепицы не менее 14°;
• для мягкой черепицы угол равен 11°;
• ондулин можно класть на крышу с минимальным уклоном в 6°;
• для профнастила это значение равно 12 градусам, но важно тщательно герметизировать стыки;
• для мембранных покрытий минимальный угол не нормируется;
• рулонные кровельные материалы: 15 градусов – при двухслойной укладке, 2° – при трехслойной укладке.

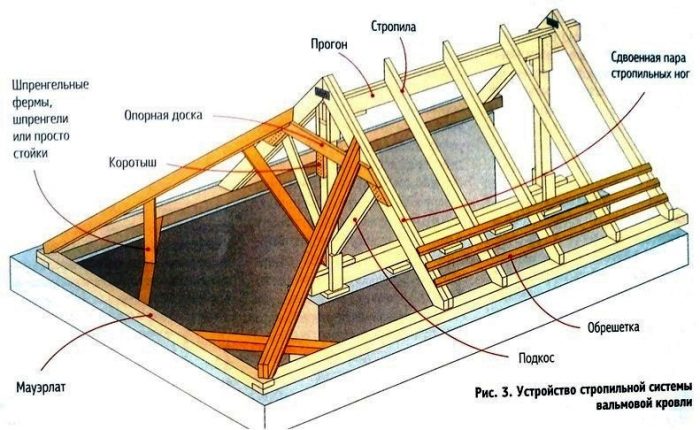

Особенности монтажа

Обратите внимание: для создания каркаса козырька рекомендуется использовать древесину хвойных пород с уровнем влажности не более 15%.

Важно помнить, что монтаж крыльца начинается после завершения строительства стен входной группы или установки опор. Работы выполняются в следующем порядке:

1. В первую очередь на стены входной группы укладывается мауэрлат – брус с размерами 100 на 100 мм. Если тамбура нет, то аналогичный прогон устанавливается от стен дома на опоры и между крайними стойками. Этот брус будет служить основой для стропильной системы, поэтому он должен быть прочным и надежно закрепленным.
2. Затем крепится стропильная пара к стене дома, а также устанавливаются две стропильные ноги, которые соединяются в точке, где будет находиться конек и две диагональные ноги (ребра).
3. Далее монтируется коньковый брус и две диагональные ноги, нижние концы которых опираются на опоры крыльца.
4. После этого устанавливаются остальные стропила.
5. К стропильным ногам прикрепляют кобылки для формирования свеса козырька за пределами мауэрлата или горизонтального прогона.

Следующий этап обустройства козырька зависит от того, будет ли пространство под ним отапливаемым или нет. Если козырек выполняется в виде навеса на опорах, то сначала настилается слой гидроизоляции, затем устанавливаются контррейки и обрешетка. После этого укладывается выбранное кровельное покрытие. Снизу козырек подшивается подходящими строительными материалами (вагонка, сайдинг, профнастил и т.п.).

Если крыша создается над закрытым крыльцом со стенами, то ее необходимо утеплить. Для этого между стропилами укладывается теплоизоляционный материал, а снизу к стропилам крепится пароизоляция. Все последующие слои кровельного покрытия аналогичны тем, что используются для козырька, описанного ранее.

https://youtube.com/watch?v=wH75SPmiEeA

Материалы для строительства

При выборе материалов для строительства крыльца с вальмовой крышей важно учитывать как функциональные, так и эстетические аспекты. Крыльцо, как элемент фасада, должно гармонично вписываться в общий стиль здания, а также быть прочным и долговечным.

Одним из наиболее популярных материалов для строительства крыльца является дерево. Оно обладает высокой эстетической привлекательностью, легко поддается обработке и позволяет создавать разнообразные архитектурные формы. Однако, для обеспечения долговечности деревянных конструкций, необходимо использовать качественные антисептики и защитные покрытия, которые предотвратят гниение и повреждение насекомыми.

Металлические конструкции также часто используются в строительстве крыльцов. Они обеспечивают высокую прочность и устойчивость к внешним воздействиям. Стальные или алюминиевые элементы могут быть использованы как в каркасах, так и в отделке. Важно помнить, что металл требует дополнительной защиты от коррозии, поэтому рекомендуется использовать оцинкованные или окрашенные поверхности.

Кирпич и бетон – это еще одни распространенные материалы для строительства крыльцов. Они обеспечивают отличную прочность и устойчивость к механическим повреждениям. Кирпичное крыльцо может быть выполнено в различных стилях, а бетонные конструкции могут быть дополнены декоративными элементами, такими как плитка или камень. Однако, стоит учитывать, что такие материалы могут быть более тяжелыми и потребуют надежного фундамента.

Для крыши вальмового крыльца можно использовать различные кровельные материалы. Металлочерепица и профнастил являются популярными вариантами благодаря своей легкости и долговечности. Они также доступны в различных цветах и текстурах, что позволяет легко подобрать подходящий вариант для общего стиля здания. Керамическая и цементная черепица также являются хорошими вариантами, обеспечивая отличную защиту от атмосферных воздействий, но они требуют более тщательной установки и могут быть тяжелее.

Кроме того, стоит обратить внимание на теплоизоляционные и гидроизоляционные материалы, которые помогут защитить крыльцо от воздействия влаги и перепадов температур. Использование качественной изоляции не только продлит срок службы конструкции, но и повысит комфортность использования крыльца в любое время года.

В заключение, выбор материалов для строительства крыльца с вальмовой крышей должен основываться на сочетании эстетики, прочности и функциональности. Правильный выбор позволит создать не только красивый, но и долговечный элемент вашего дома.

Вопрос-ответ

Вальмовая крыша преимущества?

Главным преимуществом конструкции вальмовой кровли является большое число наклонных ребер. Обтекаемость формы придает кровле высокую сопротивляемость к атмосферным явлениям: снегу и ветру. Карнизные свесы расположены в уровень по границам строения, из-за чего не разрушаются.

Что лучше, вальмовая крыша или двускатная?

Вальмовые или полувальмовые крыши имеют площадь кровельных материалов больше, чем у двухскатных конструкций. Также здесь используется больше стоек, подкосов и ригелей в сравнении с двухскатной крышей. Это увеличивает стоимость строительства. В любом случае за проектированием всегда нужно обращаться к профессионалам.

Советы

СОВЕТ №1

Перед началом строительства крыльца с вальмовой крышей тщательно изучите местные строительные нормы и правила. Это поможет избежать проблем с разрешениями и обеспечит соответствие конструкции необходимым стандартам безопасности.

СОВЕТ №2

При расчете размеров и углов вальмовой крыши учитывайте климатические условия вашего региона. Правильный угол наклона крыши поможет избежать накопления снега и дождевой воды, что продлит срок службы конструкции.

СОВЕТ №3

Используйте качественные материалы для строительства, такие как водоотталкивающие древесные породы или металл с антикоррозийным покрытием. Это обеспечит долговечность и устойчивость крыльца к неблагоприятным погодным условиям.

СОВЕТ №4

Не забывайте о дизайне: вальмовая крыша может стать не только функциональным элементом, но и украшением вашего дома. Подумайте о том, как крыша будет сочетаться с общим стилем здания и окружающим ландшафтом.
