Опрессовка системы отопления и трубопровода — ключевой этап для надежной работы отопительных систем. В статье рассмотрим назначение опрессовки, этапы подготовки и проведения процедуры, а также представим образец акта опрессовки. Узнаете о промывке труб, способах очистки тепловой сети и технологии гидропневмоиспытаний. Обсудим также стоимость опрессовки. Эта информация будет полезна специалистам и владельцам домов, стремящимся обеспечить долговечность и безопасность своих систем отопления.

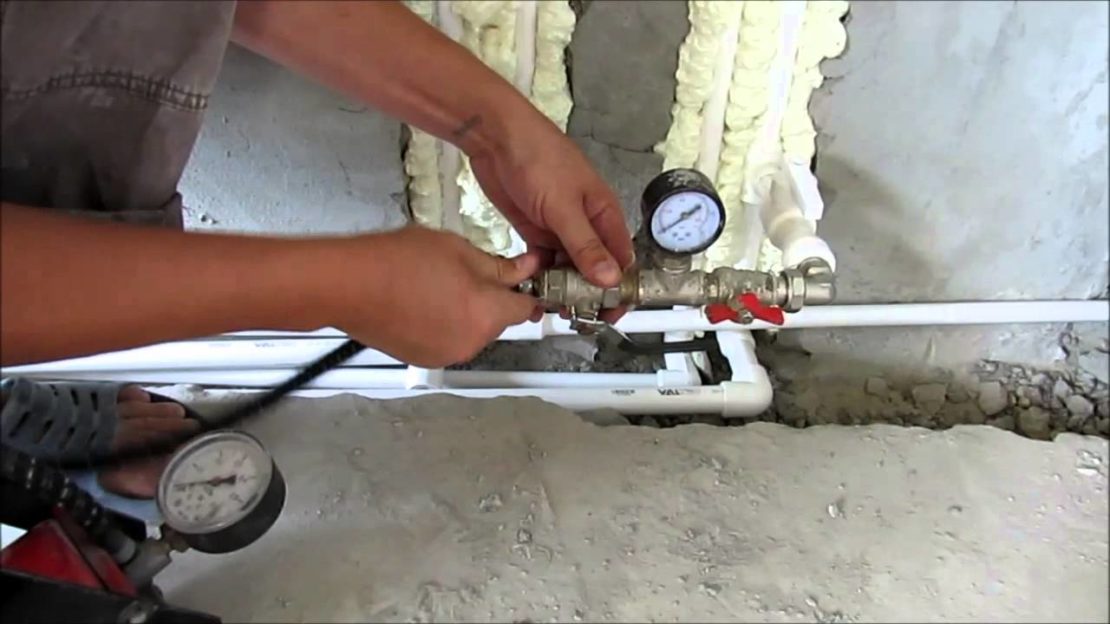

Опрессовка сети отопления
Акт о проведенных испытаниях подписывается после завершения определенных работ. Опрессовка необходима для оценки готовности системы к постоянной эксплуатации. Эта процедура помогает выявить проблемы с герметичностью сети или подтвердить отсутствие дефектов.
Испытания проводятся в следующих ситуациях:
- при вводе нового здания в эксплуатацию;
- перед началом отопительного сезона;
- после проведения ремонтных и восстановительных работ, включая замену отдельных элементов системы.
Процесс осуществляется путем нагнетания воды или воздуха в трубопроводы и радиаторы под повышенным давлением. Это позволяет обнаружить участки, где может происходить утечка воды или воздуха. Возможные проблемы могут возникать в местах соединений с недостаточной герметичностью, а также в дефектных узлах и деталях. Все выявленные недостатки необходимо устранить, после чего опрессовку следует повторить.
Важно! В централизованных системах отопления для опрессовки требуется использование специализированного мощного оборудования. В автономных системах допускается применение компрессора с пневматической опрессовкой, чтобы избежать затопления нижних этажей.
Эксперты в области отопительных систем подчеркивают важность правильного оформления акта промывки и опрессовки. Такой документ служит подтверждением выполнения необходимых процедур, направленных на обеспечение эффективной работы системы. В акте должны быть указаны дата проведения работ, использованные материалы, а также результаты испытаний на герметичность и давление. Это не только гарантирует безопасность эксплуатации, но и позволяет избежать возможных проблем в будущем. Кроме того, наличие акта является обязательным для проведения гарантийных и сервисных работ. Специалисты рекомендуют тщательно проверять все данные перед подписанием, чтобы избежать недоразумений и обеспечить долгосрочную надежность системы отопления.
https://youtube.com/watch?v=0ZP_m-eDz_o
Этапы подготовки и проведения опрессовки
Перед началом профилактических манипуляций мастер определяет особенности системы. Расчет нужен для подачи нормативного давления, поскольку превышение показателя выведет нагревательное оборудование из строя.
Учитывают показатели:
- тип разводки;
- характеристики трубопровода – материал, толщина стенок, степень износа;
- этажность строения;
- особенности запорной арматуры.
По завершении расчетов специалист опрессует сеть.
Этапы работы:
- Подготовка оборудования для нагнетания воды или воздуха.
- Отключение сети от подачи теплоносителя. Это требуется в период сезона отопления, если производился ремонт оборудования после прорыва трубы, батареи.
- Слив теплоносителя из магистрали.
- Закачка проверочной субстанции под давлением. Поддержание расчетного высокого давления в определенный временной период.
- Слив тестового теплоносителя, промывка системы, заполнение штатной субстанцией.
После проведенного испытания выдают акт опрессовки. Выявленные в ходе профилактики дефекты следует устранить. Отсутствие протечек обозначает готовность магистрали к постоянной эксплуатации.
| Этап работ | Описание действий | Необходимые материалы/оборудование |
|---|---|---|
| Подготовительный этап | 1. Ознакомление с проектной документацией и схемой системы отопления. 2. Визуальный осмотр системы на предмет видимых повреждений, течей, коррозии. 3. Проверка наличия и исправности запорной арматуры, спускных и воздухоотводных кранов. 4. Подготовка места проведения работ (защита поверхностей от воды, обеспечение доступа). |
Проектная документация, схема системы отопления, фонарик, ветошь, защитные материалы (пленка, брезент). |
| Промывка системы | 1. Отключение системы отопления от теплоносителя (при необходимости). 2. Слив теплоносителя из системы. 3. Подключение промывочного оборудования (насос, шланги). 4. Заполнение системы водой (или специальным промывочным раствором). 5. Циркуляция промывочной жидкости по системе до полного удаления загрязнений (контроль по прозрачности сливаемой воды). 6. Слив промывочной жидкости. 7. Повторное заполнение системы чистой водой и слив для удаления остатков промывочного раствора. |
Промывочный насос, шланги, емкости для слива воды, промывочный раствор (при необходимости), фильтры для контроля чистоты воды. |
| Опрессовка системы | 1. Заполнение системы отопления водой (или воздухом) до рабочего давления. 2. Создание избыточного давления в системе с помощью опрессовщика (как правило, в 1.25-1.5 раза выше рабочего). 3. Выдержка системы под давлением в течение установленного времени (обычно 30-60 минут). 4. Визуальный осмотр всех элементов системы на предмет утечек (падение давления по манометру, появление капель воды). 5. Сброс избыточного давления. 6. Заполнение системы теплоносителем (при необходимости). |
Опрессовщик (ручной или электрический), манометр, шланги для подключения опрессовщика, ветошь, фонарик. |
| Оформление акта | 1. Заполнение бланка акта промывки и опрессовки. 2. Указание даты и места проведения работ. 3. Перечисление выполненных работ и использованного оборудования. 4. Фиксация результатов опрессовки (начальное и конечное давление, время выдержки, отсутствие/наличие утечек). 5. Подписи ответственных лиц (исполнитель, представитель заказчика). |
Бланк акта промывки и опрессовки, ручка, печать (при необходимости). |
Интересные факты
Вот несколько интересных фактов, связанных с темой “Образец акта промывки и опрессовки системы отопления”:
-
Значение промывки и опрессовки: Промывка и опрессовка системы отопления являются важными этапами в обслуживании и подготовке систем к отопительному сезону. Эти процедуры помогают удалить накипь, ржавчину и другие загрязнения, что способствует более эффективной работе системы и продлевает срок её службы.
-
Стандарты и нормативы: В разных странах существуют свои стандарты и нормативы, регулирующие процесс промывки и опрессовки систем отопления. Например, в России это может быть связано с требованиями СНиП и ГОСТ, которые определяют, как должны проводиться эти процедуры и какие документы должны оформляться.
-
Документация и ответственность: Акт промывки и опрессовки системы отопления не только фиксирует выполненные работы, но и служит доказательством их качества. Он может быть важным документом при возникновении споров между владельцами зданий и обслуживающими организациями, а также при проведении проверок со стороны контролирующих органов.
https://youtube.com/watch?v=LZF7Z2pvjsw
Форма акта опрессовки
В многоэтажных жилых и коммерческих зданиях проверкой занимаются специалисты специализированных организаций.

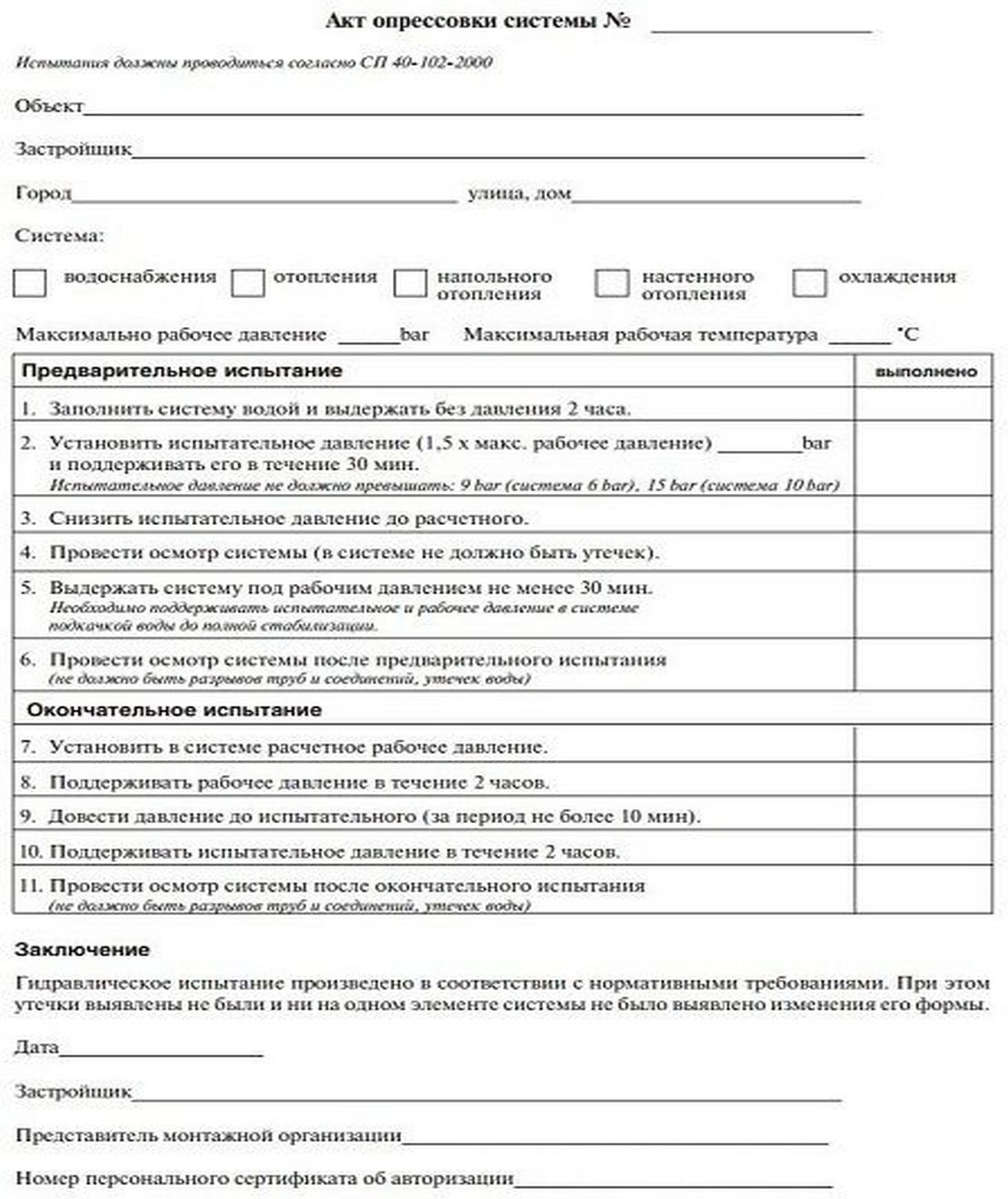

Форма акта о проведении опрессовки системы отопления.
Заполнение данного бланка разрешено только для лиц, обладающих соответствующей аттестацией и квалификацией.
Важно! Владельцы автономных систем могут самостоятельно проводить проверку. Однако контрольный запуск обязательно требует присутствия специалиста (инспектора), который составит акт.
Необходимые пункты для заполнения документа:
- детальное описание участка или сети, где проводились испытания (с указанием длины системы);
- перечень инструментов, использованных в процессе работы;
- параметры барометрических нагрузок и продолжительность опрессовочных мероприятий;
- показания приборов в ходе испытаний;
- подписи заказчика и представителя организации.
Важно! В акте обязательно указывается номер сертификата мастера, проводившего работы.
Собственники квартир получают акт только в случае внеплановой опрессовки, например, если у них установлена автономная система отопления. В остальных случаях ответственность за проведение испытаний лежит на сотрудниках коммунального хозяйства.
Нормативный документ подтверждает готовность сети к постоянной эксплуатации и может служить доказательством в суде в случае чрезвычайной ситуации. Заполнение акта должно быть без ошибок и исправлений.
Важно! Кроме акта испытаний, сотрудник водоканала также забирает пробы воды на жесткость. Вода берется из крана системы отопления, а проверка проводится в лаборатории. Определяется содержание солей калия и магния, нормы которых составляют 75-96 единиц.

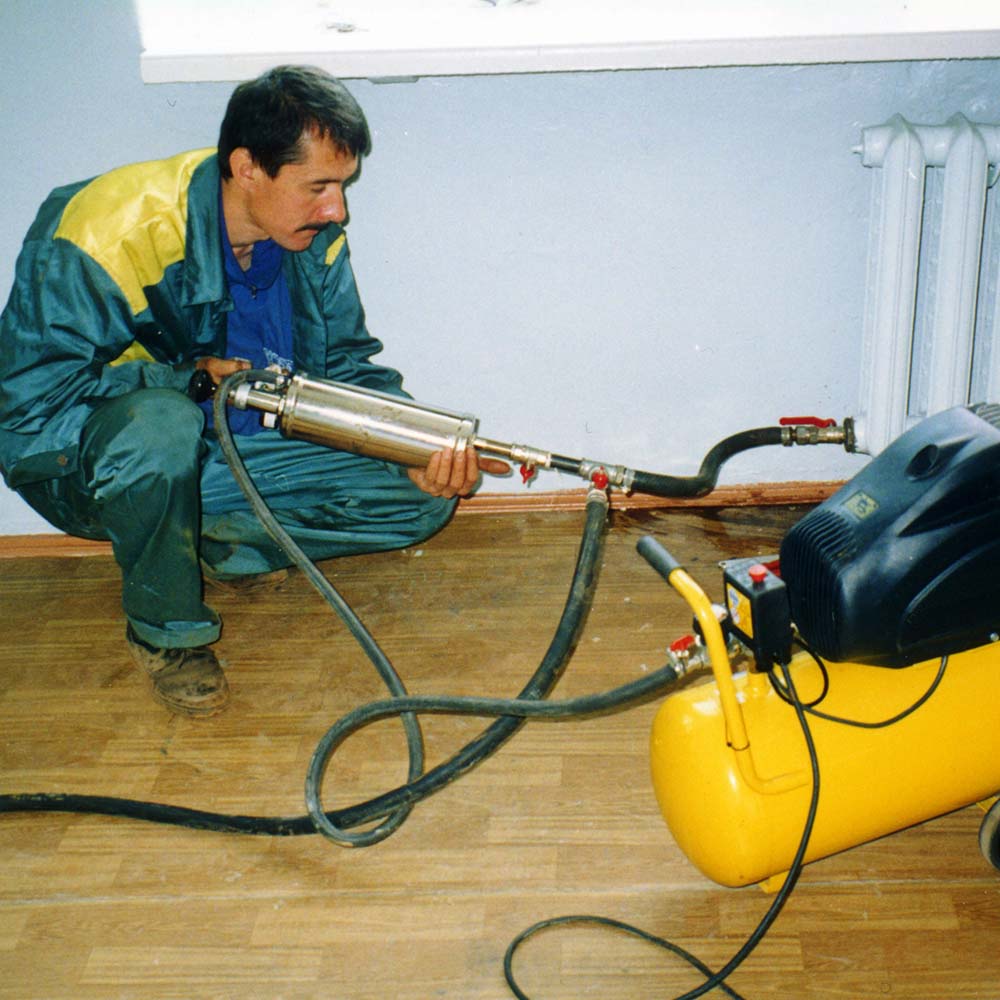

Промывка труб отопления
Очистка трубопровода рекомендуется перед проведением испытаний. Процесс нужен для устранения отложений внутри туннелей, радиаторов с целью предупреждения неточностей результатов опрессовки.
На заметку! Профилактическая промывка трубопроводов помогает увеличить срок службы сети и повысить теплоотдачу.
Зачем делать промывку перед опрессовкой? Такая процедура поможет выявить участки трубы с тонкими стенками. Если на туннеле изнутри нарос слой шлака, магистраль выдержит опрессовочное давление, но в любой момент рванет в сезон отопления. Для предупреждения подобного исхода сначала трубы рекомендуется промыть, потом делать опрессовку.
Промывку следует выполнять электрическим, ручным компрессором, с демонтажем радиаторов или без него. Рекомендуемая регулярность процедуры раз в 4-6 лет.
Способы очистки тепловой сети
Для борьбы с засорами и накоплениями в отопительных системах и их компонентах используются различные методы и инструменты.
Рассмотрим некоторые из них:
- Гидрохимическая промывка. В этом процессе применяются специальные химические составы, которые помогают растворять солевые и известковые отложения. Данная процедура является вспомогательной, так как не устраняет донные скопления ила.
- Пневмоудар. Этот метод эффективно удаляет все отложения внутри трубопроводов. После воздействия волнового удара систему промывают под напором воды.
- Барботаж или пневмогидравлическая чистка. Этот способ включает одновременную подачу воздуха и воды под давлением. Эффективность метода достигает 89%, что делает барботаж наиболее распространенным решением для устранения засоров.
Эксперты рекомендуют использовать комплексную промывку, которая включает все перечисленные методы. Это особенно актуально для сильно загрязненных труб или магистралей с небольшим диаметром.
Важно! Перед началом промывки специалист должен уточнить срок службы труб и материал, из которого изготовлены приборы. Использование агрессивных или неподходящих веществ для очистки, а также подача воды под высоким давлением могут привести к повреждению системы.
Читайте также:

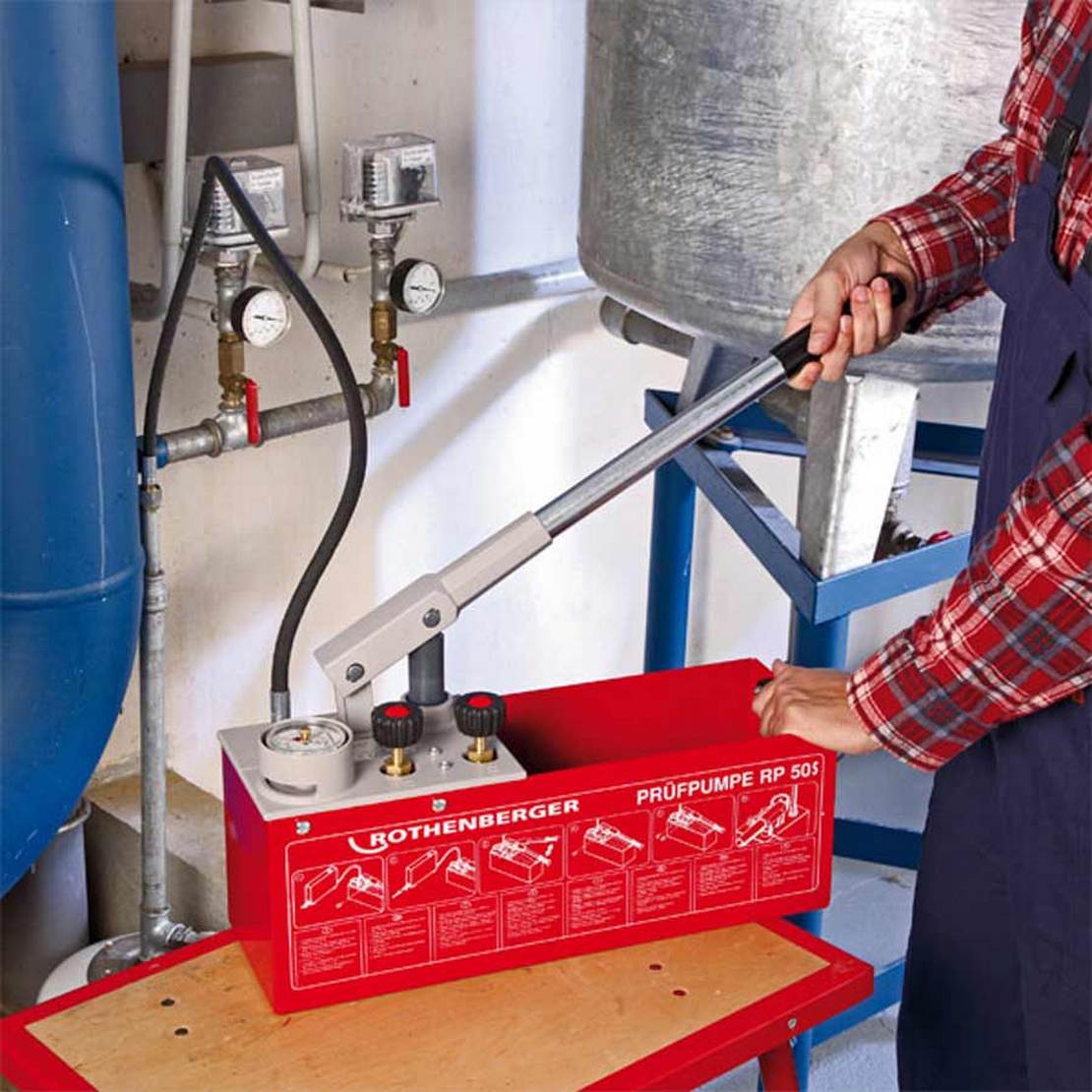

Гидропневмоиспытания
Промывка и опрессовка сети отопления – процессы, которые выполняются после завершения сезона отопления. Гидропневмоиспытания организуют для подтверждения готовности системы к запуску в сезон отопления. Процедуру проще всего переносить на осень после простоя магистрали в летнее время.
Поэтапно подготовка и проверка проходит следующим образом:
- по окончании отопительного сезона проверяют состояние узлов, запорной арматуры, трубопроводов и приборов отопления;
- профилактическая промывка сети;
- устранение протечки, разгерметизации стыков, замена изношенного оборудования;
- визуальная оценка качества изоляции на открытых участках трубопровода;
- проведение гидропневмоиспытаний.
После проверки систему заполнить теплоносителем и оставить до запуска. Если все проверки пройдены, сеть готова к эксплуатации, она дождется начала отопительного сезона без утраты качественных показателей. Испытания организуют под давлением выше рабочего, поэтому герметичность из-за наличия теплоносителя в период ожидания запуска не нарушится.
Гидропневматические испытания проводят так:
- Мастер заполнит сеть теплоносителем. Затем подключит ручной или электронасос. Поднимет уровень давления до определенного норматива – предельные показатели прописаны в СНиП. Нагнетание выполняется оборудованием со встроенными контрольно-измерительными приборами.
- После тестовых замеров давление снижается. В случае отсутствия дефектов система считается пригодной к постоянной эксплуатации.
Контроль давления осуществляется манометрами класса точности от 1,5, ценой деления до 0,1 кгс/см2, диаметром корпуса от 160 мм. Непроверенные манометры без печати государственной метрологической организации к применению не допускаются.
Показатели значения давления в процессе испытаний:
| Разновидности сетей, типы оборудования | Давление в процессе испытания |
|---|---|
| Водонагреватели сетей отопления, ГВС, элеваторные узлы, калориферы | Предел в 1,25 от рабочего давления, но не ниже 10 кгс/см2 |
| Сети отопления в многоэтажных домах с чугунными батареями или регистрами | Предел в 1,25 от показателя рабочего давления, не более 6 кгс/см2 |
| Системы отопления с радиаторами из стали, биметалла, алюминия панельного/конвекторного типа | Не ниже 10 кгс/см2 |
| Контуры систем ГВС | Из расчета рабочего давления плюс 5 кгс/см2, но не выше 10 кгс/см2 |
В процессе опрессовки магистрали к дому после укладки показатель давления повышается до норматива от 16 кгс/см2. Давление поддерживается в течение 5 минут, уровень не должен опускаться. После процедуры параметры снижаются до рабочих, мастер осматривает узлы, стыки, запорную арматуру на предмет выявления дефектов. Испытание пройдено при условии отсутствия протечек, подтеканий.
Важно! Опрессовка новой сети отопления выполняется под давлением в 1,5-2 раза выше рабочего. Эксплуатируемые системы проверяют под давлением, выше рабочего на 25-50%. Температура теплоносителя до +45 С.
Условия для подтверждения готовности сети:
- в водяных/паровых сетях в течение 5 минут испытаний давление упало не более чем на 0,0,2 мПа;
- в сети с панельными приборами показатель нагрузки в течение 15 минут проверки не снизился более чем на 0,01 мПа;
- в сети ГВС показатели допустимого снижения до 0,05 мПа в течение 10 минут проверки;
- нет подтеканий, нарушений герметичности швов, стыков.
При обнаружении дефектов мастер устраняет протечки, затем снова проводит тестовые испытания. Процесс повторяется до соответствия требованиям, потом давление можно снизить до рабочего и составить акт о проведении испытаний.
-
Читайте также:
https://youtube.com/watch?v=oO4SPS5vGY8
Стоимость опрессовки
При обращении в компанию важно уточнить наличие лицензии и соответствующего оборудования.
Стоимость услуги определяется рядом факторов:
- Общий объем работ. Это включает в себя длину трубопроводов и количество радиаторов.
- Состояние системы отопления. Чем дольше не проводились испытания, промывка и очистка, тем выше будет цена услуги.
- Количество дефектов, которые необходимо устранить после проверки. Если потребуется ремонт на больших участках или замена трубопроводов и радиаторов, смета возрастет.
В многоэтажных домах с централизованным отоплением ответственность за проверку, испытания и профилактические работы возлагается на сотрудников специализированных организаций. В частных домах и квартирах с автономными системами отопления ответственность лежит на владельцах. Это означает, что собственникам необходимо самостоятельно следить за своевременной профилактикой и поддержанием работоспособности оборудования. Также важно не забывать о проведении проверок при запуске системы после строительства или ремонта.
Частота проведения опрессовки и промывки системы отопления
Частота проведения опрессовки и промывки системы отопления зависит от нескольких факторов, включая тип системы, качество используемой воды, а также условия эксплуатации. В общем случае, рекомендуется проводить данные процедуры не реже одного раза в три года. Однако в некоторых ситуациях может потребоваться более частое вмешательство.
Для систем, работающих на основе жесткой воды, которая может способствовать образованию накипи и коррозии, опрессовка и промывка должны проводиться ежегодно. Это особенно актуально для старых систем, где накопление отложений может привести к снижению эффективности отопления и увеличению затрат на энергию.
Если система отопления используется в условиях повышенной нагрузки, например, в коммерческих или производственных помещениях, то рекомендуется проводить промывку и опрессовку дважды в год. Это позволит избежать серьезных проблем, связанных с перегревом и повреждением оборудования.
Кроме того, важно учитывать состояние системы. Если вы заметили снижение температуры в помещениях, шумы в трубах или утечки, это может быть сигналом о необходимости проведения промывки и опрессовки вне запланированного графика. Регулярный мониторинг состояния системы отопления поможет своевременно выявить проблемы и предотвратить более серьезные последствия.
Также стоит отметить, что при проведении опрессовки и промывки системы отопления необходимо учитывать рекомендации производителя оборудования и специфику используемых материалов. Некоторые современные системы могут иметь свои особенности, которые требуют индивидуального подхода к обслуживанию.
В заключение, частота проведения опрессовки и промывки системы отопления должна основываться на анализе состояния системы, условиях эксплуатации и рекомендациях специалистов. Регулярное обслуживание не только продлевает срок службы оборудования, но и обеспечивает его эффективную работу, что в конечном итоге сказывается на комфорте и экономии ресурсов.
Вопрос-ответ
Что такое акт промывки и опрессовки системы отопления?
Акт промывки и опрессовки системы отопления — это документ, который подтверждает выполнение работ по очистке и проверке герметичности системы отопления. Он содержит информацию о проведенных процедурах, используемом оборудовании, а также результаты испытаний, что важно для обеспечения безопасной и эффективной работы системы.
Какие данные должны быть указаны в образце акта?
В образце акта должны быть указаны следующие данные: дата проведения работ, информация о подрядной организации, описание системы отопления, результаты промывки и опрессовки, а также подписи ответственных лиц. Также может быть полезно включить рекомендации по дальнейшей эксплуатации системы.
Как часто необходимо проводить промывку и опрессовку системы отопления?
Рекомендуется проводить промывку и опрессовку системы отопления не реже одного раза в 3-5 лет, в зависимости от качества теплоносителя и состояния системы. Частота может увеличиваться при наличии проблем, таких как коррозия или образование отложений, что может негативно сказаться на эффективности работы системы.
Советы
СОВЕТ №1
Перед проведением промывки и опрессовки системы отопления, обязательно ознакомьтесь с инструкцией к вашему оборудованию. Это поможет избежать повреждений и обеспечит правильное выполнение всех этапов работы.
СОВЕТ №2
Записывайте все параметры и результаты промывки и опрессовки в акт. Это не только поможет вам отслеживать состояние системы, но и будет полезно при проведении дальнейших технических осмотров или ремонтов.
СОВЕТ №3
Используйте качественные химические средства для промывки, которые подходят для вашего типа системы отопления. Это поможет эффективно удалить отложения и предотвратить коррозию трубопроводов.
СОВЕТ №4
Не забывайте о необходимости проверки давления в системе после опрессовки. Это позволит убедиться в отсутствии утечек и гарантирует надежную работу отопления в зимний период.
