Варианты крепления стропил к мауэрлату

В статье рассмотрим варианты крепления стропил к мауэрлату, акцентируя внимание на узлах, не требующих запила. Соединение стропил и мауэрлата критично для надежности и долговечности крыши. Обсудим методы закрытого и подвижного скользящего сцепления, а также использование уголков, накладных досок и крепления скобами. Эта информация будет полезна как профессиональным строителям, так и любителям, стремящимся создать качественную и безопасную крышу.

Крепление стропил к мауэрлату

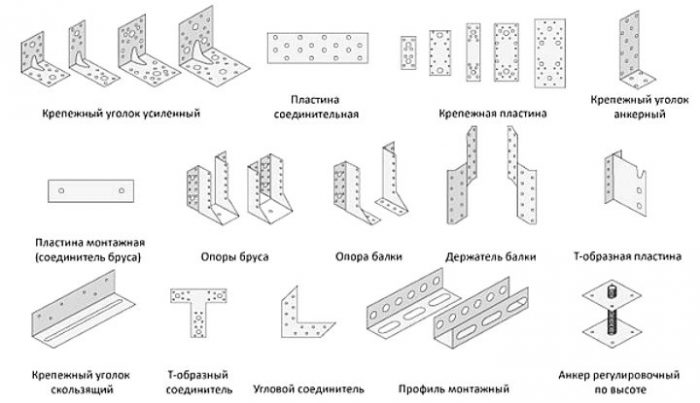

Крепеж играет ключевую роль в строительстве, особенно при монтаже крыши. Для надежного соединения стропил с мауэрлатом используют разнообразные металлические элементы, а также различные техники врезки и запилов. В качестве крепежных материалов применяются: проволока, уголки, пластины, кронштейны, элементы LK, гвозди, саморезы и другие.

Важно помнить, что экономить на крепежных элементах недопустимо. Крепеж, который подвержен коррозии, может привести к разрушению балки, поэтому он должен быть качественным и устойчивым к ржавчине.

Существует множество способов крепления стропил и мауэрлата, и выбор конкретного метода зависит от типа стропильной системы, ее размеров и сложности, а также от предполагаемых нагрузок на конструкцию крыши.

Все крепления можно разделить на два основных типа: скользящие и жесткие. Скользящие крепления состоят из двух частей, одна из которых может двигаться относительно другой. Эти крепления могут быть как закрытыми, так и съемными. Рассмотрим каждый из этих вариантов более подробно.

Эксперты в области строительства отмечают, что выбор способа крепления стропил к мауэрлату играет ключевую роль в обеспечении надежности и долговечности крыши. Существует несколько популярных методов, каждый из которых имеет свои преимущества. Например, использование металлических уголков и пластин позволяет добиться высокой прочности соединения и устойчивости к нагрузкам. В то же время, традиционные деревянные шипы и нагели обеспечивают хорошую вентиляцию и возможность легкой замены элементов в случае необходимости. Специалисты также подчеркивают важность учета климатических условий и особенностей конструкции при выборе способа крепления, чтобы минимизировать риски деформации и повреждений в будущем. Правильный выбор метода крепления стропил к мауэрлату способствует не только долговечности крыши, но и общему комфорту в здании.

https://youtube.com/watch?v=1hUfEm9EGDg

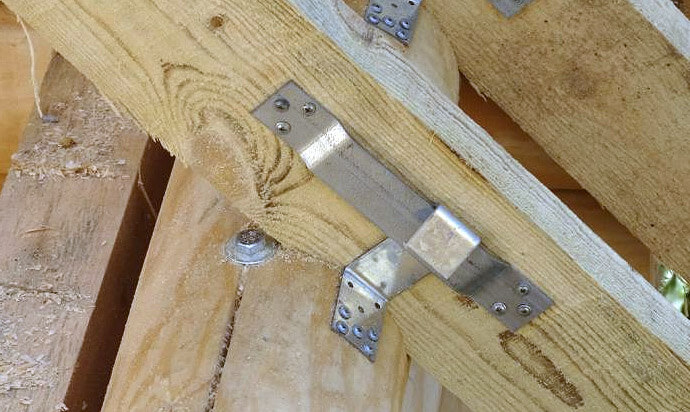

Закрытое скользящее крепление

Данное крепление состоит из уголка, крепящегося одной стороной к мауэрлату и имеющего на другой стороне специальную щелевидную проушину. В ней располагается металлическая петля с отверстиями для закрепления к стропилу. С помощью не закрепленной вертикальной стороны уголка данный вид крепления позволяет стропилу несколько смещаться при необходимости, не деформируя при этом стены дома.

Интересные факты

Вот несколько интересных фактов о вариантах крепления стропил к мауэрлату:

1. Разнообразие крепежных элементов: Существует множество типов крепежных элементов для соединения стропил с мауэрлатом, включая металлические уголки, скобы, болты и саморезы. Каждый из этих вариантов имеет свои преимущества в зависимости от нагрузки, климатических условий и конструкции крыши.

2. Метод “впадины”: Один из традиционных методов крепления стропил к мауэрлату — это использование “впадин” или “пазов”. В этом случае стропила вставляются в вырезанные пазы на мауэрлате, что обеспечивает надежное соединение и помогает распределить нагрузку по всей длине стропил.

3. Учет сдвига и ветровых нагрузок: При проектировании крепления стропил к мауэрлату важно учитывать не только вертикальные нагрузки, но и горизонтальные силы, такие как сдвиг и ветровые нагрузки. Для этого могут использоваться специальные крепежные системы, которые обеспечивают дополнительную устойчивость конструкции и предотвращают ее деформацию.

https://youtube.com/watch?v=tErPQAtMSyE

Подвижное скользящее открытое крепление

Открытое крепление функционирует по аналогичному принципу, как и описанное ранее, однако есть одно важное отличие: петля не помещается в проушину, а верхняя вертикальная часть уголка, после установки, фиксирует соединение, загибаясь вниз. Жестких креплений существует значительно больше, чем подвижных. Их выбор зависит от размеров деревянных элементов конструкции и способа соединения стропил с мауэрлатом.

Крепление LK

Такое крепление можно подобрать под необходимую толщину доски или бруса, так как оно производится в нескольких размерных исполнениях. Толщина металла, из которого выполняются эти крепежные элементы, равна 2 мм независимо от размера. В зависимости от величины детали имеют различное обозначение.

Важно! Стоит отметить, что данное крепление подходит не только для соединения стропил с мауэрлатом – его часто используют и для фиксации балок перекрытия с мауэрлатом.

Главное достоинство этого крепежа — максимальная жесткость соединения деревянных элементов.

Уголок с усиленным ребром жесткости на изгибе

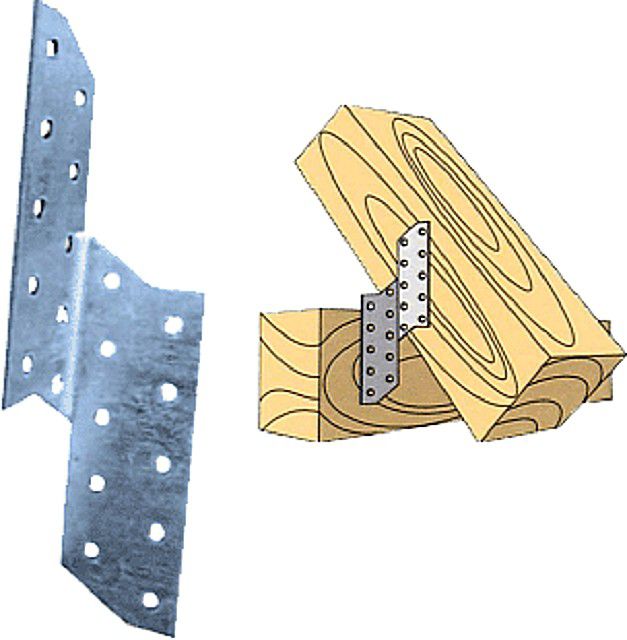

Существуют специальные уголки, предназначенные для надежного крепления стропил без необходимости запила. Эти уголки имеют более высокие полки и фиксируются с помощью большего количества саморезов. Они изготавливаются из металла толщиной 2, 2,5 или 3 мм. В их числе можно выделить следующие модели:

• КР11 и КР21 — это усовершенствованные уголки, которые часто обозначаются как КР1 и КР2. Они оснащены овальным отверстием для анкерного крепления, что снижает вероятность срыва болта из-за усадки конструкции.
• КР5 и КР6 — уголки, предназначенные для соединения элементов, на которые приходится значительная несущая нагрузка. У уголка КР6 также имеется овальное отверстие, что делает его идеальным для использования в стропильных системах новых домов, которые могут подвергаться усадке. Эти модели особенно востребованы при установке тяжелых конструкций.
• Уголок КМ изготавливается из перфорированной стали и используется для крепления стропил с увеличенным сечением. Он отлично подходит для деревянных конструкций, обеспечивая надежное соединение элементов, при этом не требуется врезать стропила в мауэрлат — достаточно правильно выпилить угол.
• Уголок KMRP предназначен для соединения элементов стропильной системы, включая мауэрлат и стропила, под прямым углом. Он отличается от стандартных уголков вытянутым отверстием, что позволяет смещать его при усадке без ущерба для крепежного болта. Этот уголок используется в конструкциях, где невозможно выполнить врезку одной детали в другую. Толщина стали для уголков KMRP составляет 2 мм, они выпускаются в трех вариантах.

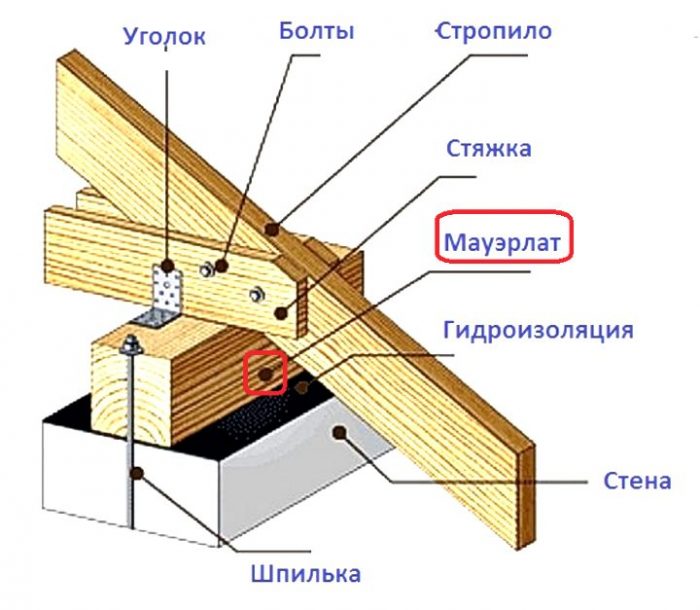

Крепление стропил между двумя накладками из досок

Другим способом крепления стропил к мауэрлату является их монтаж между двумя спиленными под определенным углом досками, в нижней части дополнительно зафиксированными с помощью уголков или креплений LK. Такое крепление стропил обладает хорошей жесткостью и надежностью.

Важно! Данный способ оптимально подходит, когда стропило необходимо закрепить под определенным углом, приподняв его над горизонтально расположенной плоскостью мауэрлата, при этом закрепив на внешнюю вертикальную сторону.

Крепление с помощью усиливающей подкладки

В данном случае крепление стропил предназначено для мауэрлата, выполненного из бруса небольшого сечения. Оно осуществляется путем усиления опоры бруска деревянными подкладками, соответствующими необходимой толщине. Отрезки досок крепятся к мауэрлату с использованием гвоздей или саморезов в тех местах, где планируется установка стропильных ног.

При таком способе крепления в стропилах вырезаются необходимые по форме и глубине пазы. Надежная фиксация стропильных ног к стене осуществляется с помощью стальной проволоки, которая крепится на вбитом стальном костыле.

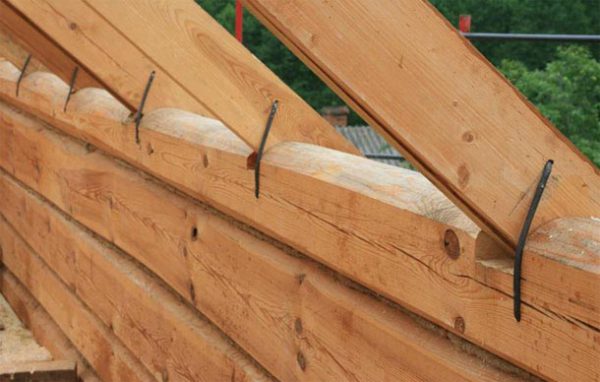

Крепление «по-старинке» — скобами

Помимо вышеперечисленных способов, стропила можно крепить к мауэрлату с помощью скоб. Данный метод используется уже давно и довольно распространен. При правильном расположении всех элементов такого вида крепления стропильная система будет служить долгие годы. Скобы бывают всяких размеров и вбиваться они могут в самых разных местах соединения.

Металлическая перфорированная лента

Следует отметить еще один важный крепежный элемент, который часто применяется в качестве дополнительного фиксатора — перфорированная лента ТМ. Она обычно используется для усиления крепежного узла, когда требуется дополнительная фиксация.

Обратите внимание! Этот элемент нередко становится незаменимым при соединении стропил с мауэрлатом, поэтому рекомендуется всегда иметь его под рукой во время подобных строительных работ.

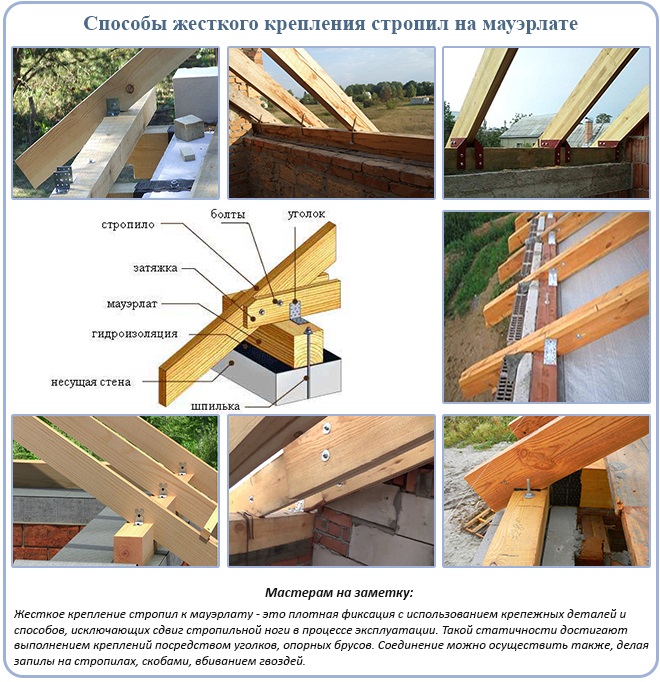

Несколько советов по креплению стропил к мауэрлату

Для большей уверенности в надежности крепления стоит соблюдать пару правил, призванных оптимальным образом улучшить данный процесс:

• При использовании для монтажа металлических соединительных деталей, они должны тщательно крепиться к деревянным элементам качественными саморезами нужной длины.
• Если стропила укладываются в запилы в мауэрлате, необходимо максимально вымерить их размеры. Это обеспечит плотную установку каждого стропила в подготовленный запил, глубина которого должна быть равна одной трети мауэрлата. Но здесь следует помнить, что данное правило справедливо лишь тогда, когда мауэрлат изготовляется из мощного бруса, размер которого в сечении не меньше 150 × 150 мм.
• Для того, чтобы не допустить ослабления мауэрлата, запилы в большинстве случаев выполняют непосредственно в стропильной ноге под необходимым углом, дополнительно узел потом фиксируется уголками. Запил не должен превышать четвертую часть толщины стропила. Такое крепление достаточно жесткое и его часто используют в висячей стропильной системе.
• Когда стропила с откосами скрепляются болтами, затяжками и прочими металлическими элементами, обязательно нужно устанавливать шайбу либо металлическую пластину на болт. Это делается для того, чтобы избежать затопления гайки в дереве и, как следствие, ослабления всей конструкции.
• Монтаж стропил на мауэрлат лишь на саморезы или гвозди считается не таким надежным, поэтому следует использовать уголки либо другой металлический крепеж различных конфигураций.
• Когда стропила устанавливаются на деревянные стены, независимо от стропильной системы, для крепления стропильной ноги к мауэрлату лучше использовать скользящий тип крепежа. Это особенно хорошо при достаточно большом весе кровли.

Конструкция крыши будет прочной и надежно прослужит длительное время, если все расчеты по ее возведению сделать верно, оптимально подобрать и грамотно смонтировать все крепежные узлы.

Установка мауэрлата – крайне важный процесс, ведь построенный специально под стропила мауэрлат будет хорошим решением, но и саму стропильную систему всегда можно легко подогнать под уже готовую основу при верных расчетах.

https://youtube.com/watch?v=89cf5k8B2zU

Использование клеевых соединений для дополнительной прочности

Клеевые соединения становятся все более популярными в строительстве благодаря своей способности обеспечивать надежность и долговечность конструкций. В контексте крепления стропил к мауэрлату использование клеевых соединений может значительно повысить прочность и устойчивость всей кровельной системы.

Одним из основных преимуществ клеевых соединений является их способность равномерно распределять нагрузки. При использовании клея в сочетании с механическими креплениями, такими как гвозди или болты, можно добиться более высокой прочности соединения. Это особенно важно в условиях, когда крыша подвергается значительным нагрузкам, например, в регионах с частыми снегопадами или сильными ветрами.

Существует несколько типов клеевых соединений, которые могут быть использованы для крепления стропил к мауэрлату. Наиболее распространенными являются:

• Полиуретановые клеи: Обладают высокой прочностью на сдвиг и водостойкостью, что делает их идеальными для использования в условиях повышенной влажности.
• Эпоксидные клеи: Обеспечивают отличную адгезию к различным материалам и могут использоваться для создания прочных соединений даже в сложных условиях.
• Клеи на основе ПВА: Хотя они менее прочные, чем полиуретановые и эпоксидные, они могут быть использованы для менее нагруженных конструкций и в условиях, где не требуется высокая водостойкость.

При использовании клеевых соединений важно учитывать несколько факторов. Во-первых, необходимо тщательно подготовить поверхности, которые будут склеиваться. Это включает в себя очистку от грязи, пыли и жира, а также, при необходимости, шлифовку для увеличения площади контакта.

Во-вторых, следует учитывать время схватывания клея. Разные виды клея имеют разные сроки, в течение которых необходимо зафиксировать детали в нужном положении. Это важно для обеспечения качественного соединения и предотвращения смещения элементов во время процесса высыхания.

Кроме того, необходимо следить за температурными условиями во время работы с клеем. Многие клеевые составы имеют ограничения по температуре, при которой они могут быть эффективно использованы. Это может повлиять на конечную прочность соединения.

В заключение, использование клеевых соединений для крепления стропил к мауэрлату является эффективным способом повышения прочности и надежности кровельной конструкции. Правильный выбор клея, тщательная подготовка поверхностей и соблюдение технологических рекомендаций помогут достичь оптимальных результатов и продлить срок службы крыши.

Вопрос-ответ

Чем прикрепить стропила к мауэрлату?

Крепление стропил к мауэрлату осуществляется с помощью так называемых “салазок”. Скоба и кронштейн крепятся гвоздями, при этом стропило имеет возможность небольшого перемещения относительно мауэрлата вдоль своей продольной оси. Если дом сложен из кирпича или шлакоблока, применяется жесткое крепление стропил.

Чем можно крепить стропильную систему?

Как и чем крепить стропила? При возведении стропильной системы из крепежа применяются уголки, скользящие опоры для стропил, перфорированные пластины и саморезы. Для работы без запила могут применяться скользящие опоры или монтажные уголки. Да и с запилом рекомендуются скользящие опоры.

Можно ли крепить стропила к мауэрлату без запила?

Способы крепления с запилом и без. Сразу отметим, что крепление стропил к мауэрлату без запила используют исключительно в случае скользящего соединения. Для удержания свободно лежащей на мауэрлате нижней кромки стропильных ног, как правило, используют уголки.

Как крепятся стропилы?

Пластина прикладывается на стыке стропил, и на уровне больших отверстий ставятся отметки на доске. Далее по этим отметкам сверлятся отверстия для шпилек. После этого с обеих сторон стропил прикладываются пластины, в отверстия вставляются шпильки с гайкой на одном конце и фиксируются с помощью гайки с другой стороны.

Советы

СОВЕТ №1

Перед началом крепления стропил к мауэрлату обязательно проведите тщательные замеры и расчеты. Убедитесь, что все элементы конструкции правильно выровнены и соответствуют проекту, чтобы избежать перекосов и дополнительных трудностей в процессе монтажа.

СОВЕТ №2

Используйте качественные крепежные элементы, такие как анкеры, саморезы или металлические пластины, которые обеспечат надежное соединение. Обратите внимание на их прочность и устойчивость к коррозии, особенно если крыша будет подвергаться воздействию влаги.

СОВЕТ №3

При выборе способа крепления стропил к мауэрлату учитывайте климатические условия вашего региона. В районах с сильными ветрами или снеговыми нагрузками рекомендуется использовать более надежные и устойчивые методы, такие как двойное крепление или использование дополнительных опор.

СОВЕТ №4

Не забывайте о необходимости соблюдения строительных норм и правил. Ознакомьтесь с местными строительными кодексами, чтобы убедиться, что выбранный вами метод крепления соответствует требованиям безопасности и долговечности конструкции.
